[腕表之家 钟表技术] 今年，爱彼推出了皇家橡树16202，替代了老款15202。同时，在新的16202上，爱彼使用了新一代自产7121自动机芯，替代了之前的2121自动机芯（即积家920机芯的爱彼版本）。新一代自产7121自动机芯的出现，标志着爱彼皇家橡树使用积家920自动机芯长达50年的历史开始走向终结。

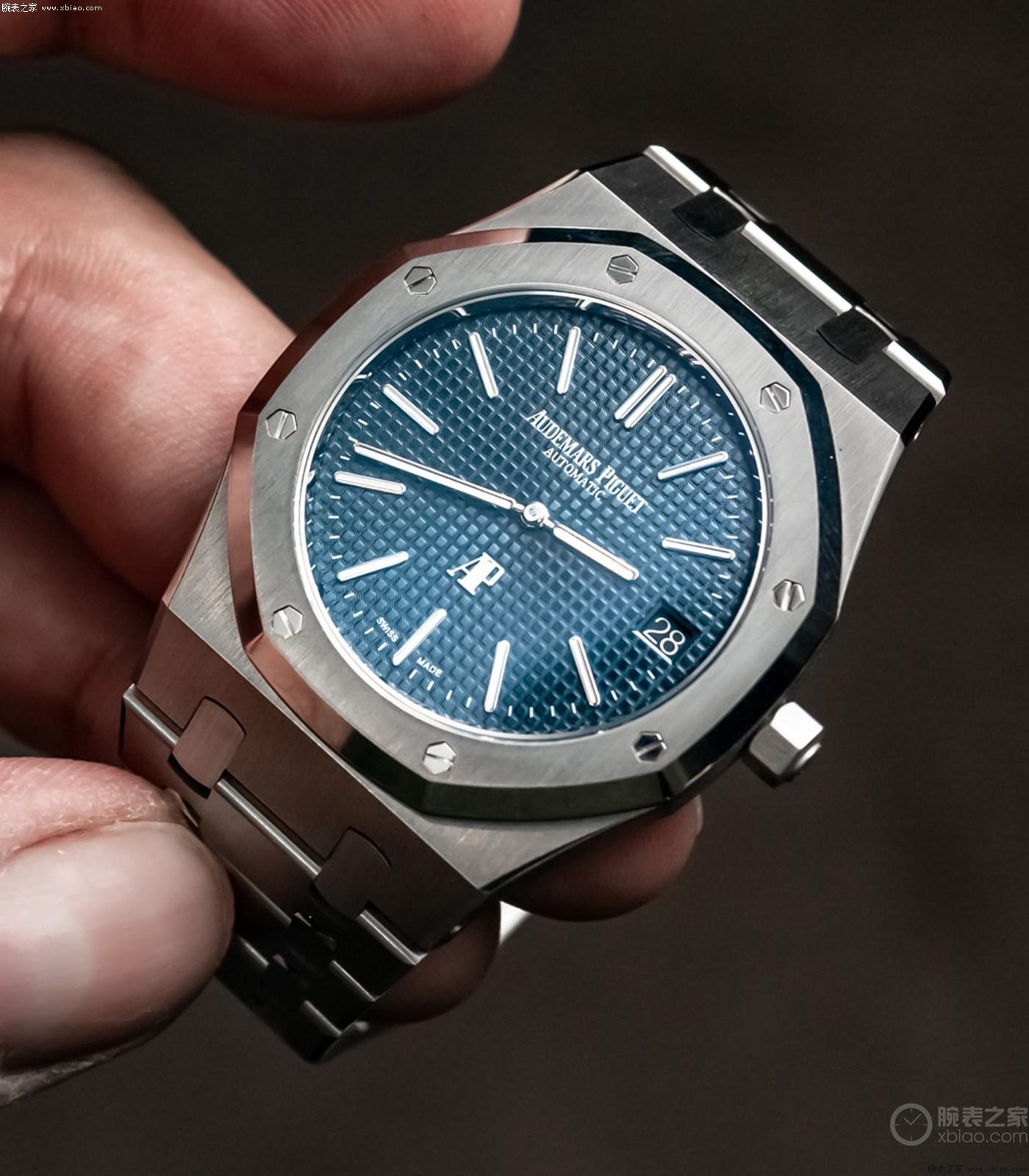

爱彼皇家橡树16202

皇家橡树16202使用的新一代7121自动机芯。

新一代7121自动机芯，在保持积家920机芯超薄的基础上，弥补了积家920机芯的一些不足，并且在技术指标上获得大幅提升。今天，我就综合世界范围内对7121机芯的各种分析，全面解读爱彼新一代7121自动机芯。

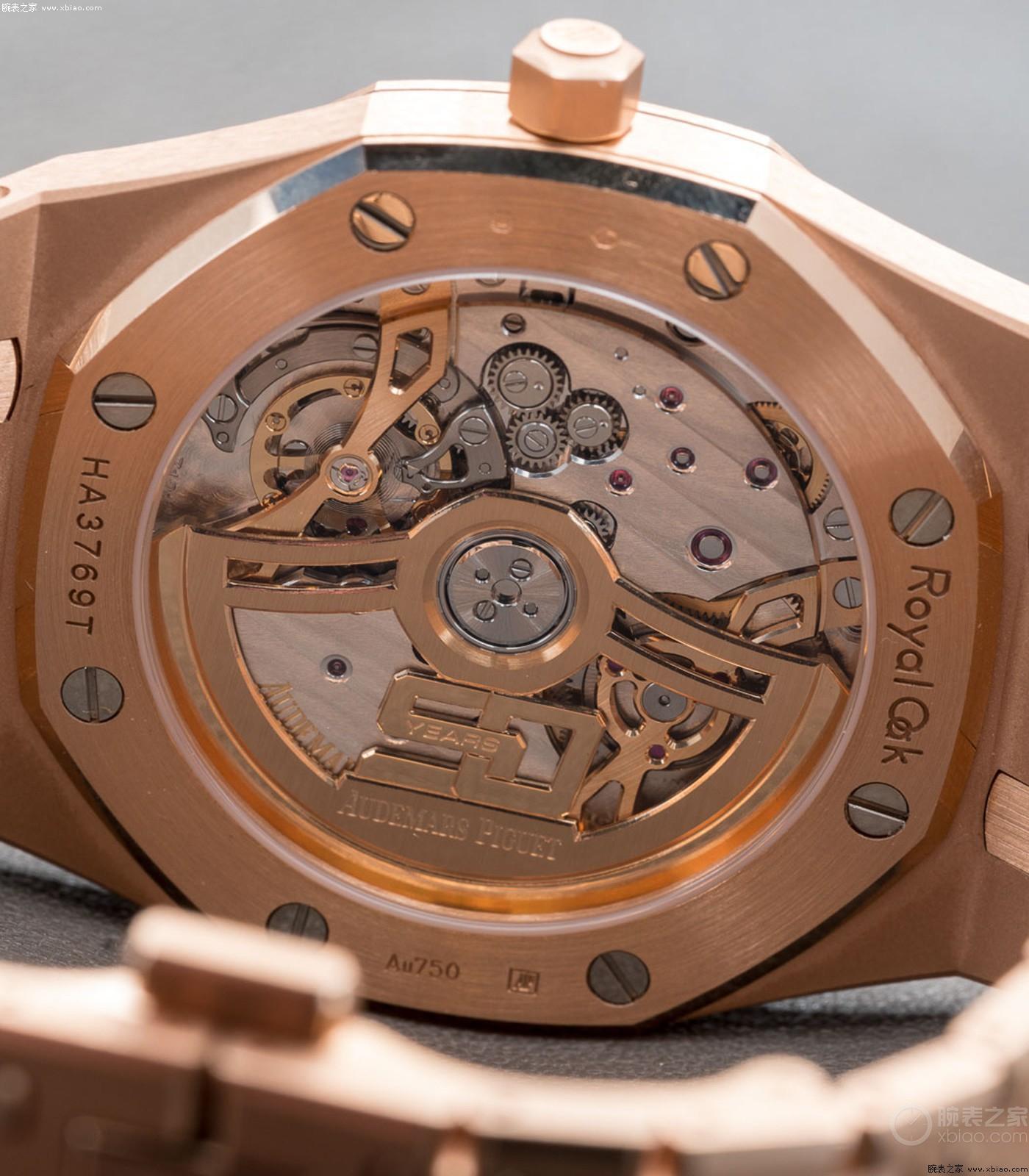

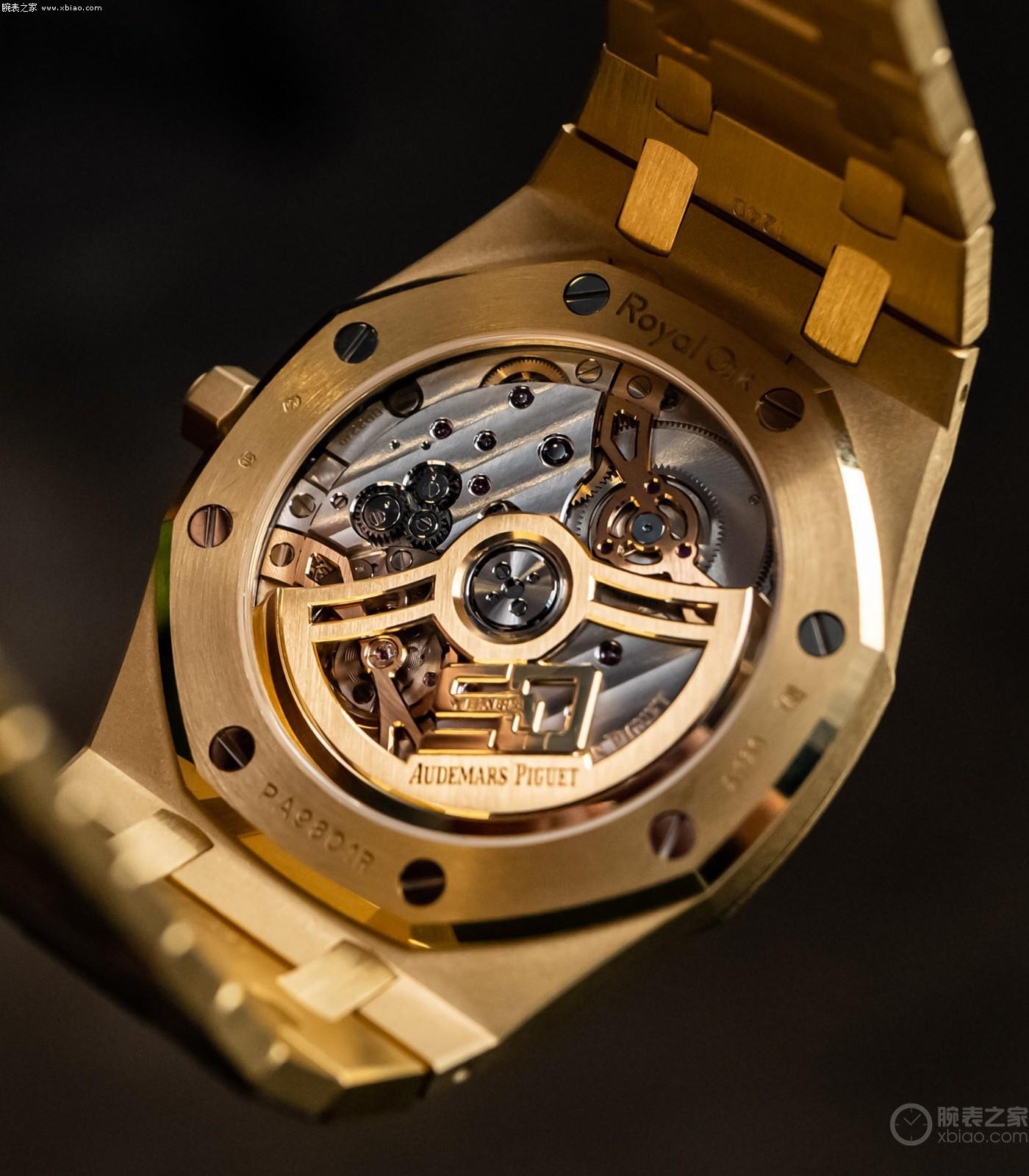

金壳版本使用的7121自动机芯。

PS.部分构造图片来自国外，上面的中文标注，是我加上的。

爱彼7121机芯，专门用来替代积家920机芯。

积家920是名表世界中，最著名的自动机芯之一。这枚机芯非常神奇，由积家研发，但积家却从来也没有使用过，而是专门提供给百达翡丽、江诗丹顿、爱彼使用。其中爱彼从1972年诞生的第一个皇家橡树型号5402，就开始使用积家920机芯，爱彼编号2121，一直从1972年使用到今天（爱彼买断了版权，所以可以一直使用）。

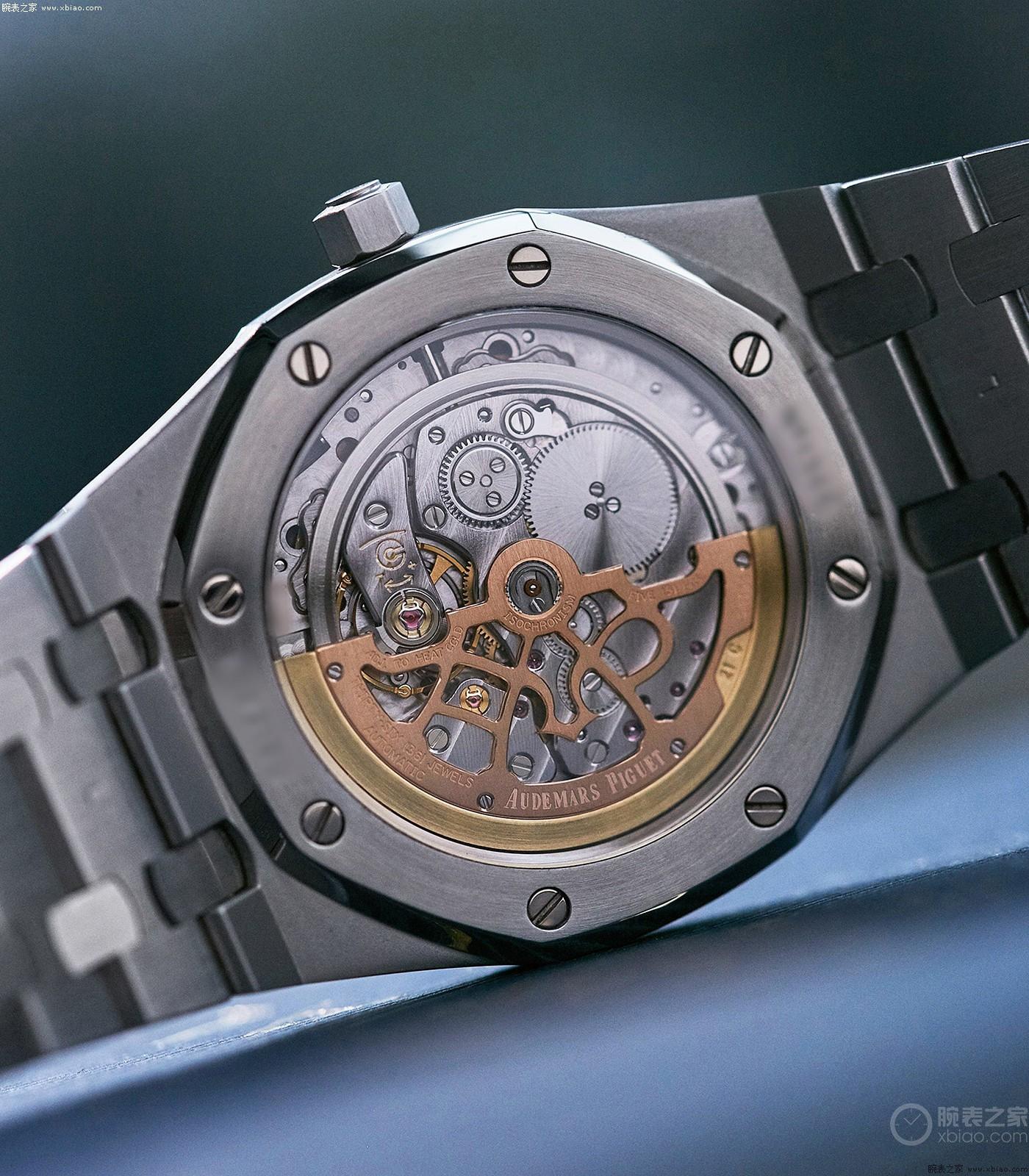

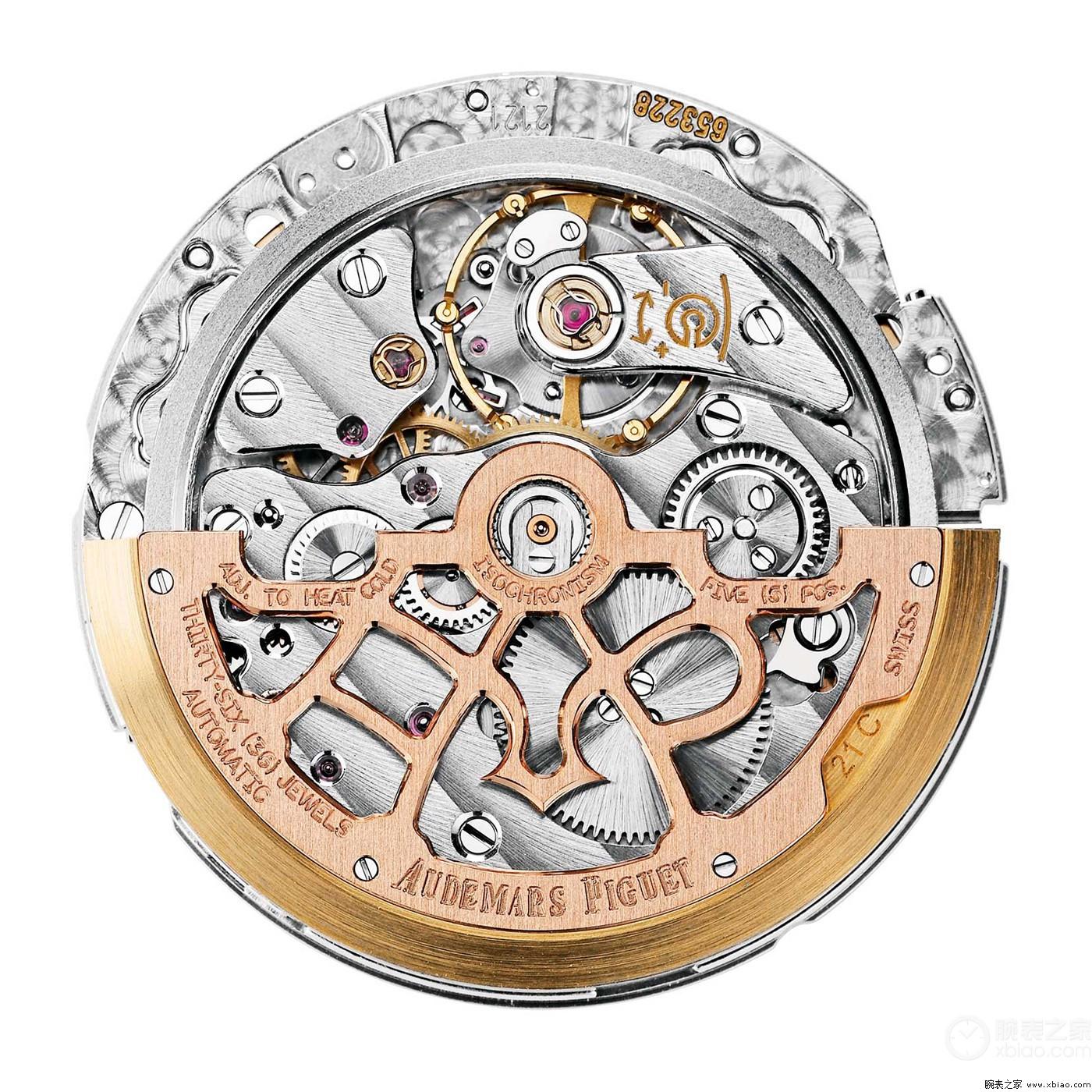

积家920机芯的爱彼版本，爱彼编号2121。

积家920机芯，是名表世界中最薄最可靠的自动上弦机芯之一，特点是厚度3.05毫米（有日历型号），使用轨道式全尺寸自动陀，悬挂式发条盒，摆频19800次/时，动力40小时。这些技术指标，在上世纪70年代到21世纪初都是可以的，但在今天，就显得落伍了。特别是积家920机芯没有日历快调，只能一圈一圈转分针才能调日历。因此爱彼在新款皇家橡树16202上，推出了新一代7121自动机芯，替代积家920。

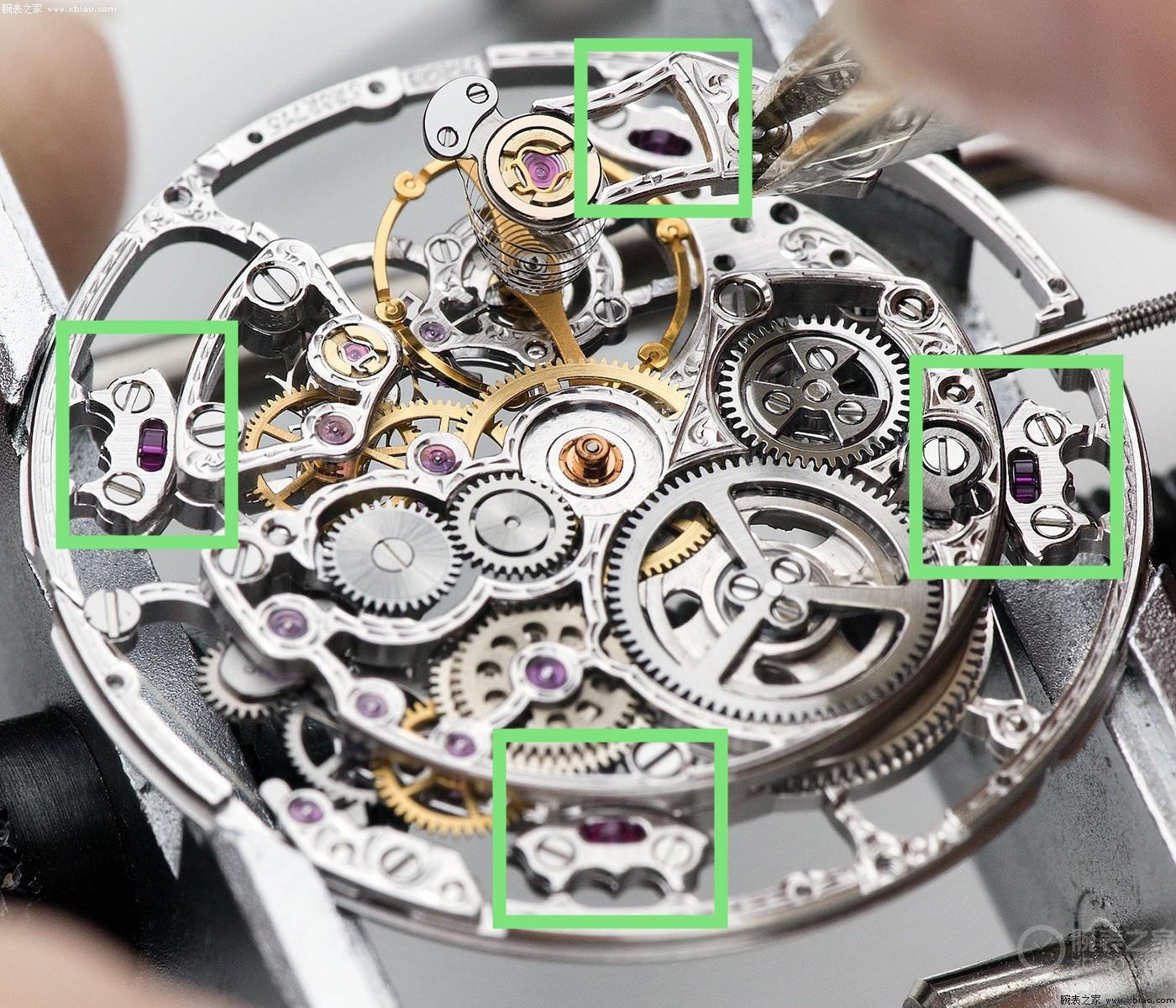

绿色方块圈出的，就是轨道式自动陀下方的轴承滑轨。

爱彼7121机芯，相比积家920机芯，有什么提升？

爱彼7121自动机芯，厚度3.2毫米，摆频28800次/时，动力55小时，具备日历快调，使用滚珠轴承自动陀。

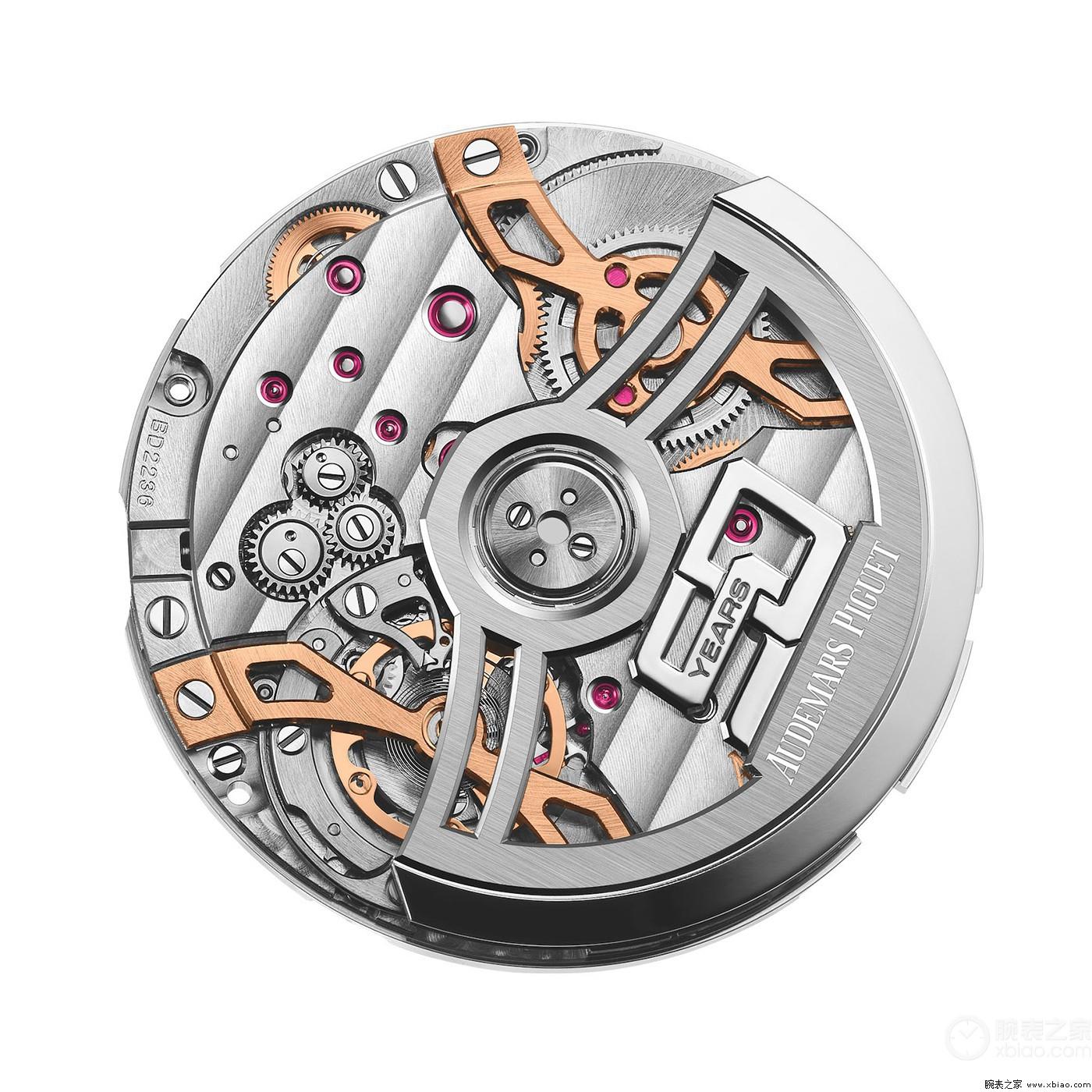

爱彼新一代7121自动机芯。

可见，爱彼新一代7121机芯3.2毫米的厚度比积家920机芯的3.05毫米略微增厚，但在其他方面，都得到大幅提升。在仅增加0.15毫米的情况下，让机芯摆频、动力得到提升，并获得日历快调和滚珠轴承自动陀，7121机芯使用了全新的机芯设计，最大程度利用机芯空间，设计一环套一环，甚至很多是非常规设计，很精妙。

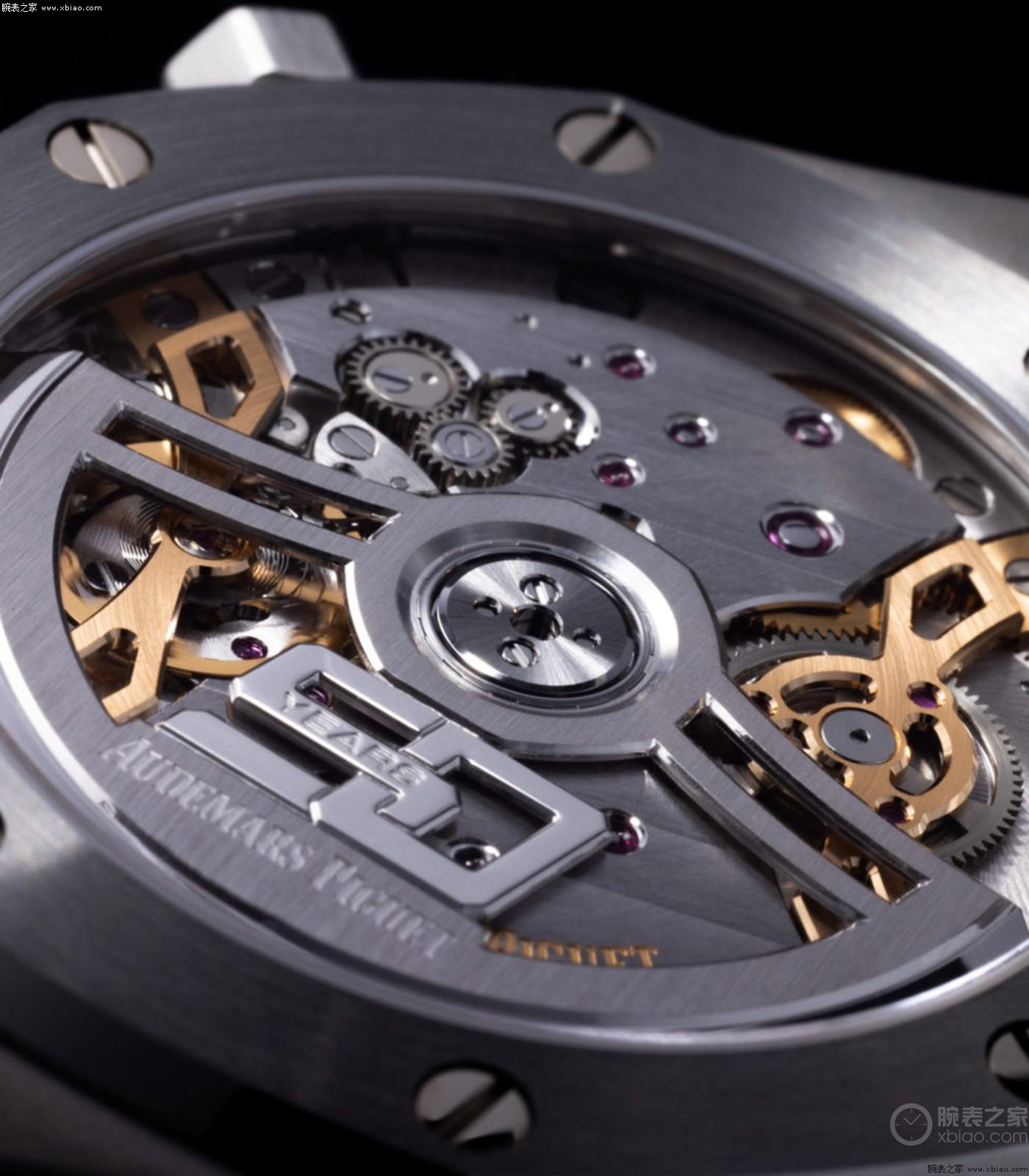

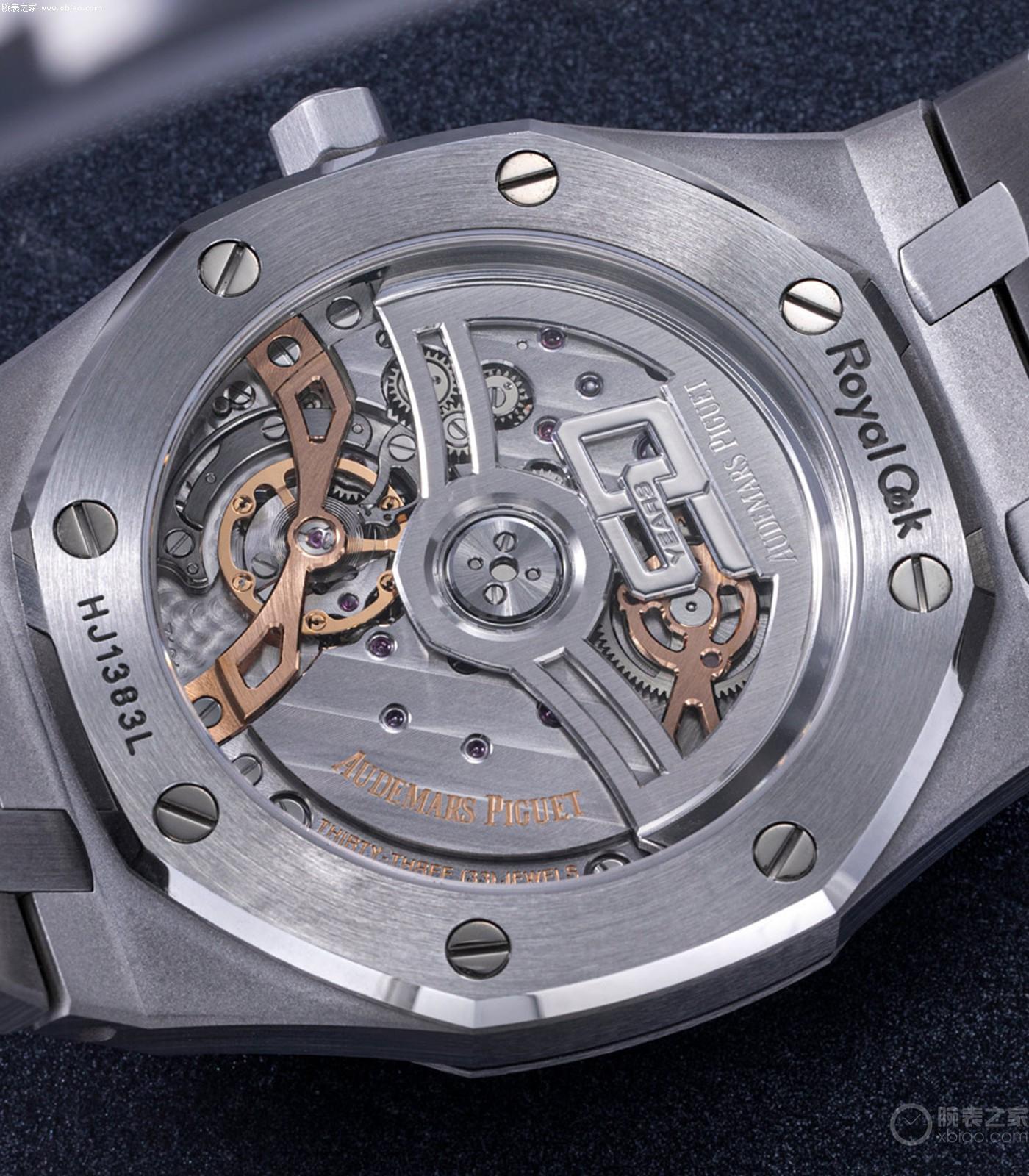

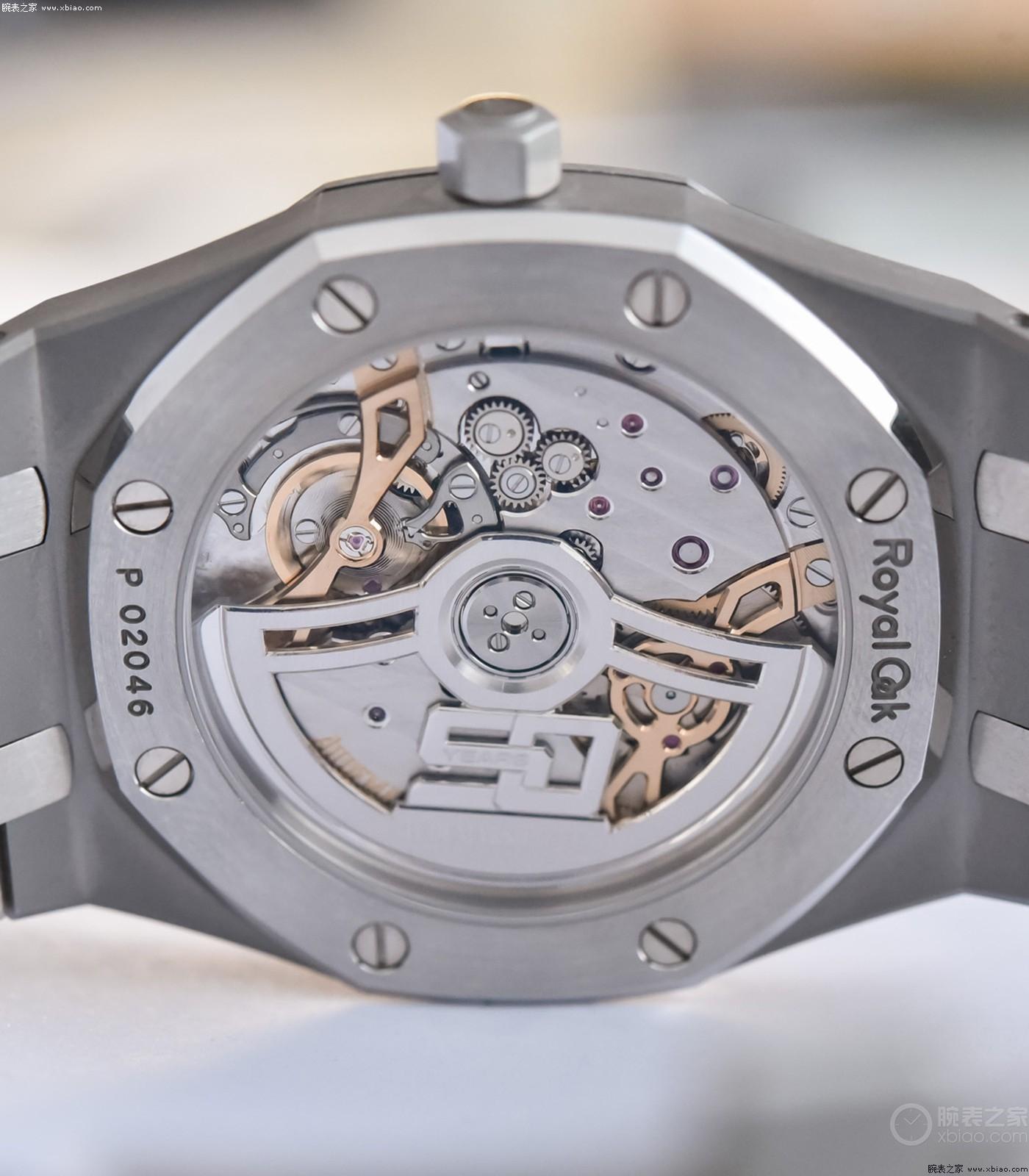

钢壳和金壳皇家橡树16202使用的7121自动机芯。

新一代7121自动机芯，6大技术亮点。

1、7121机芯轮系布局非常特殊。7121机芯的基本轮系，从一轮（发条盒）、二轮、三轮、四轮（秒轮）、擒纵轮，是沿着机芯主夹板边缘布局的。而一般手表机芯通常是围绕在主夹板中央位置，以方便布局时分针、秒针。7121机芯把轮系放在主夹板边缘，目的是为了控制机芯厚度，为自动上弦轮系留出中央空间，以减薄机芯。轮系边缘布局唯一的问题是，四轮（秒轮）跑到了7点钟位置，不利于布置秒针，但皇家橡树16202是一只两针表，不需要秒针，避免了这个问题。

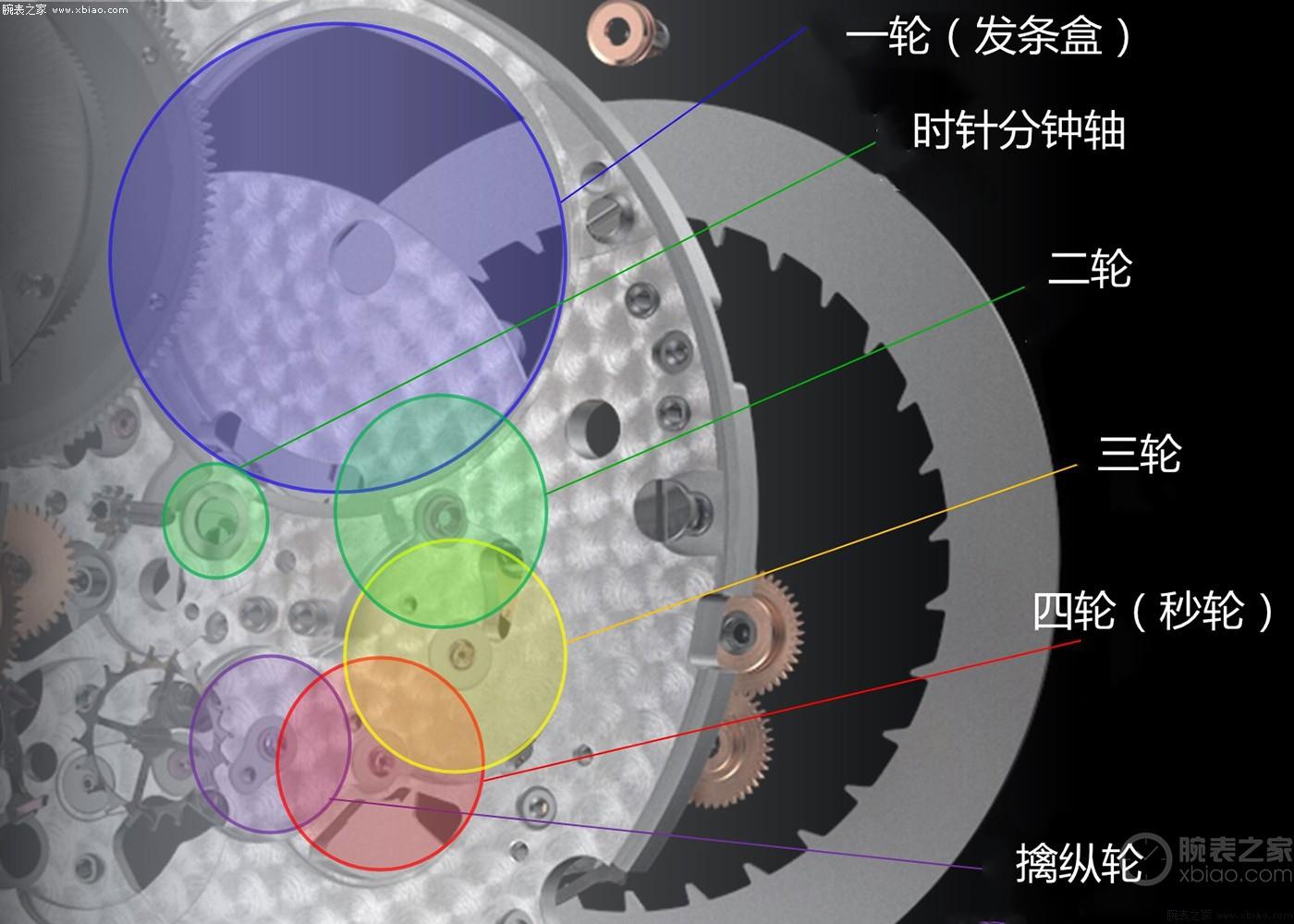

7121机芯轮系布局，围绕在主夹板边缘。

2、7121机芯用滚珠自动陀，替代积家920机芯的销杆轨道式自动陀。由于前面轮系边缘布局，为机芯中央留出了位置。7121机芯换装了滚珠轴承自动陀，并使用双向上弦。之所以要替代积家920机芯的销杆轨道式自动陀，最主要原因是，积家920机芯的外圈要布置自动陀轨道，这就限制了机芯外圈空间的利用，因此要换掉。滚珠轴承有足够承载力和可靠性。

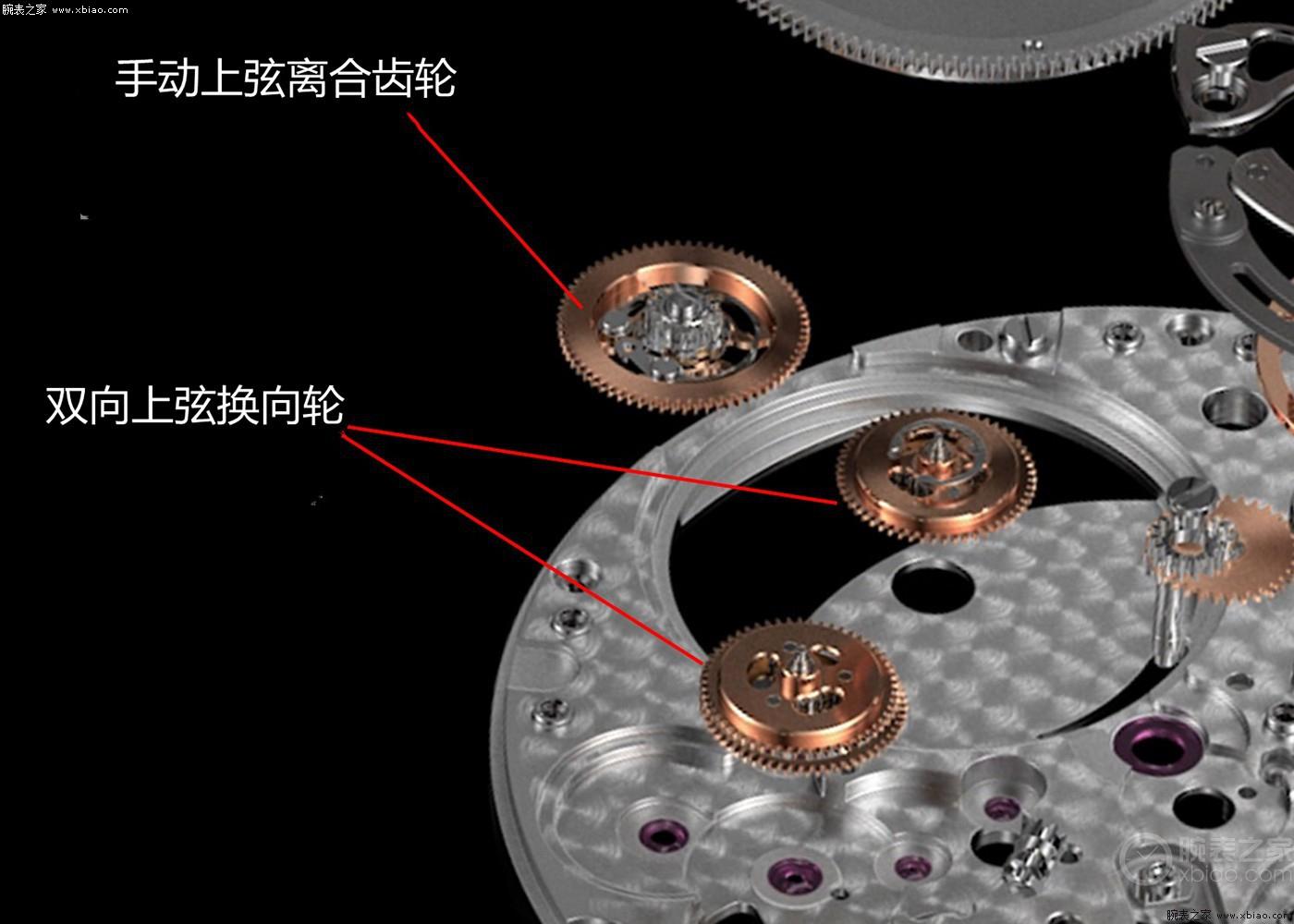

7121机芯滚珠轴承自动陀（上）及自动陀部分轮系（下）。

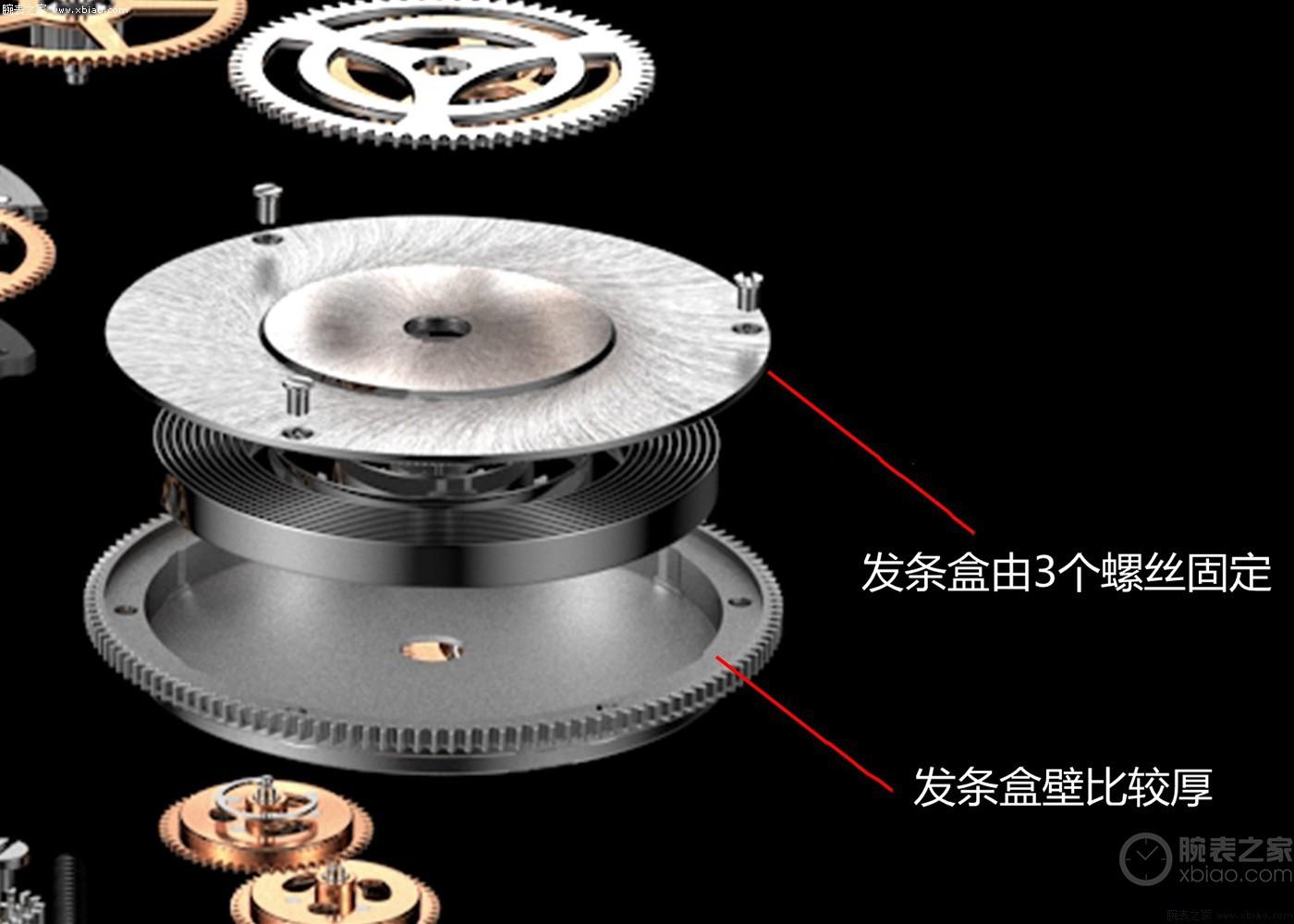

3、7121机芯使用大尺寸发条盒。由于换装了滚珠轴承自动陀，取消了积家920机芯轨道，机芯外圈空间得到释放，因此7121机芯使用了一个巨大的发条盒，尺寸之大达到了机芯直径的一半，直达机芯夹板最边缘。7121的发条盒壁比较厚，使用了三个螺丝从发条盒壁的位置，固定发条盒。这种设计，是为了让发条盒可以承受发条更大的扭矩。

7121自动机芯发条盒构造。

4、7121机芯发条盒使用小尺寸传动齿轮。7121机芯的发条盒巨大，但传动齿轮比较小。发条盒上方，有3个宝石轴承由18K金夹板固定的齿轮，就是发条盒传动齿轮。小尺寸传动齿轮的目的，是可以让二轮直接压在发条盒上面布局，在有限的空间中，让发条盒和二轮处在一层上。以此避免了一般机芯轮系布局出现叠层的情况，以此减低厚度。

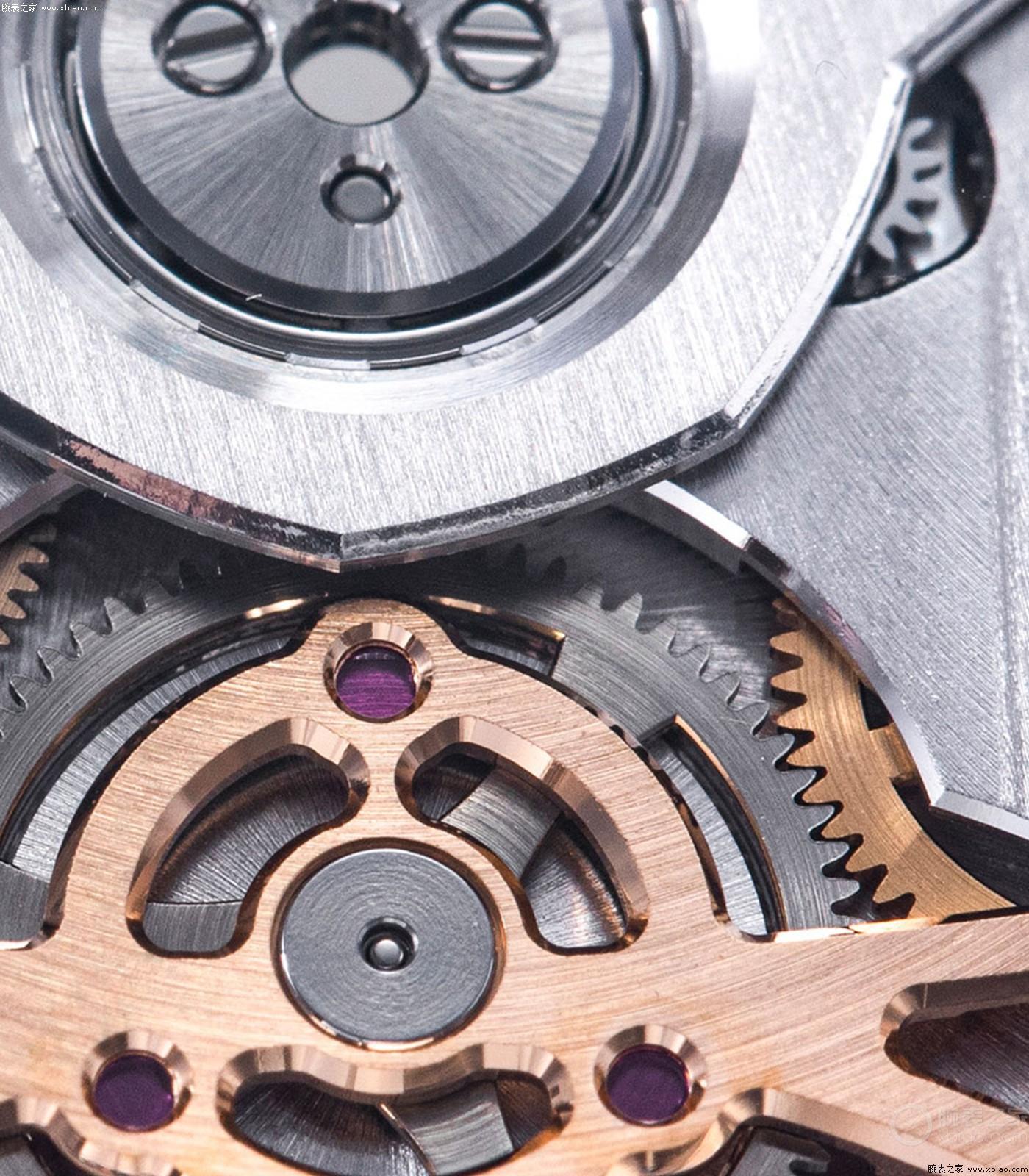

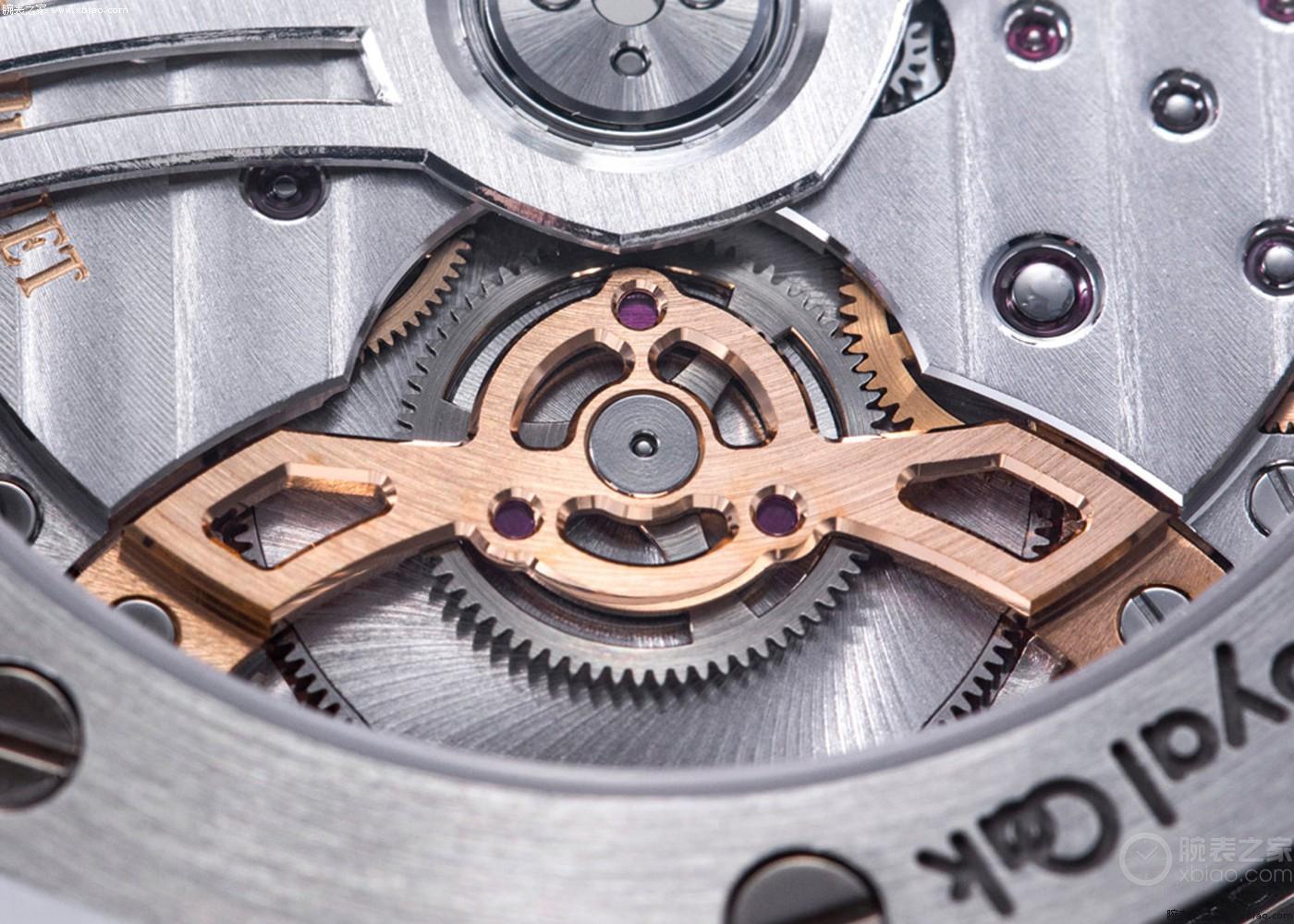

7121自动机芯发条盒传动轮系。

5、7121机芯使用新型无卡度砝码微调摆轮和游丝外桩。7121机芯摆轮，有6个微调砝码，微调砝码全都埋在摆轮外缘，并不暴露在摆轮外面，以此降低厚度和运行阻力。7121机芯的游丝外桩非常特殊，游丝外桩不在摆轮夹板上，而是在旁边单独做了一个独立夹板，作为游丝外桩，这种设计非常罕见。目前有观点认为，之所以用独家夹板，而不是把游丝固定在摆轮夹板上，是为了便于售后维修。这样可以直接把摆轮夹板拆下来，而不会影响到游丝的固定。

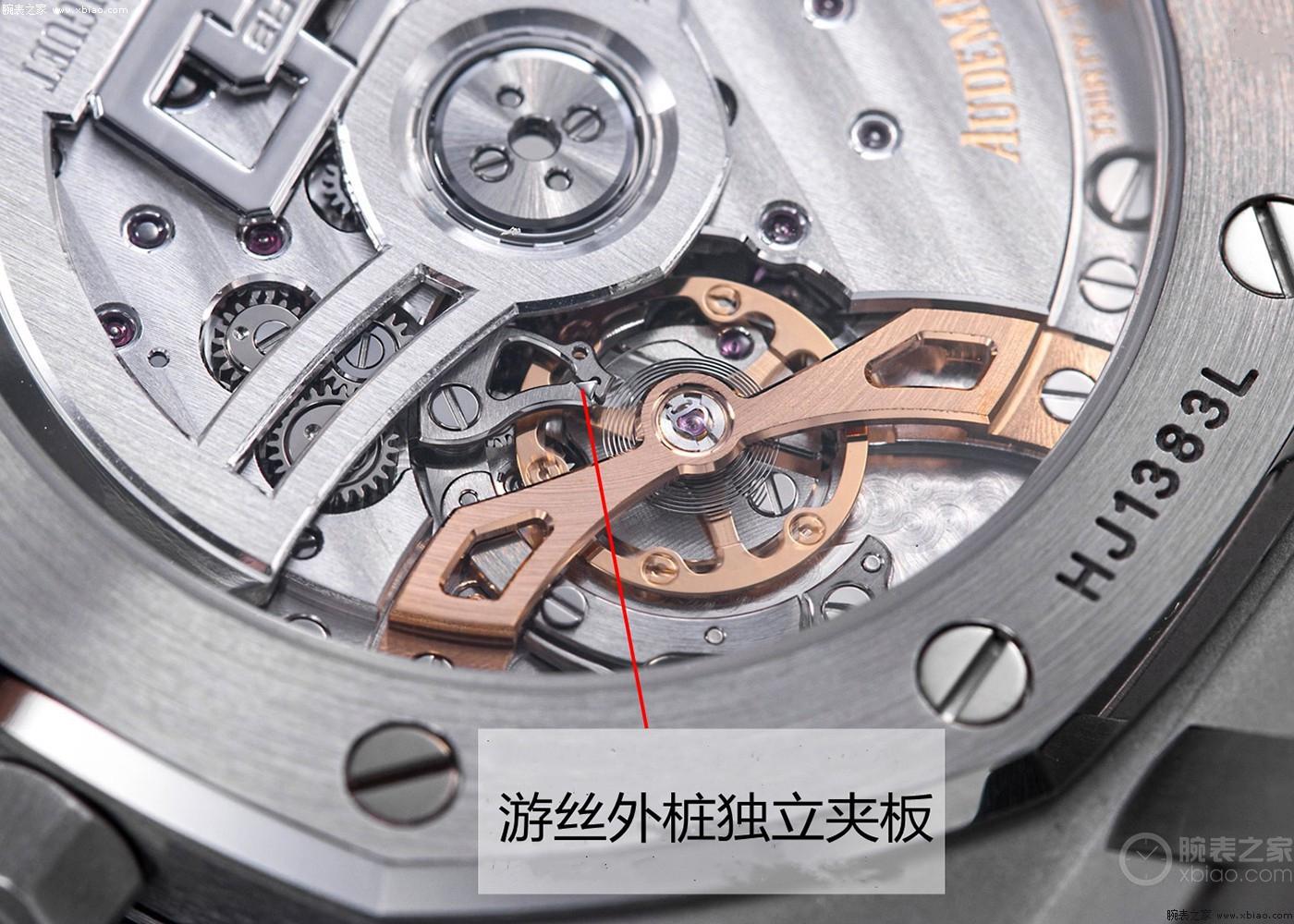

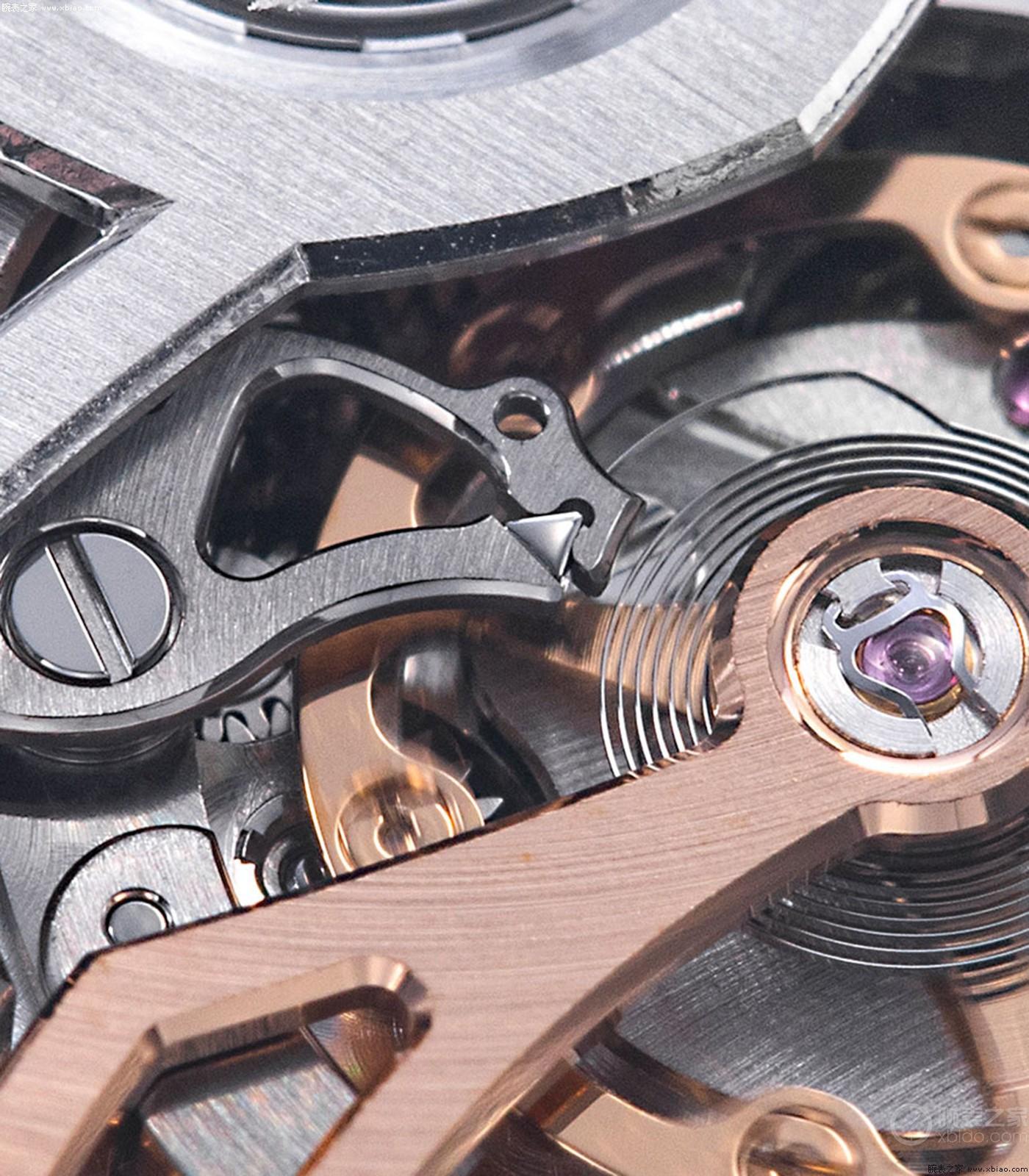

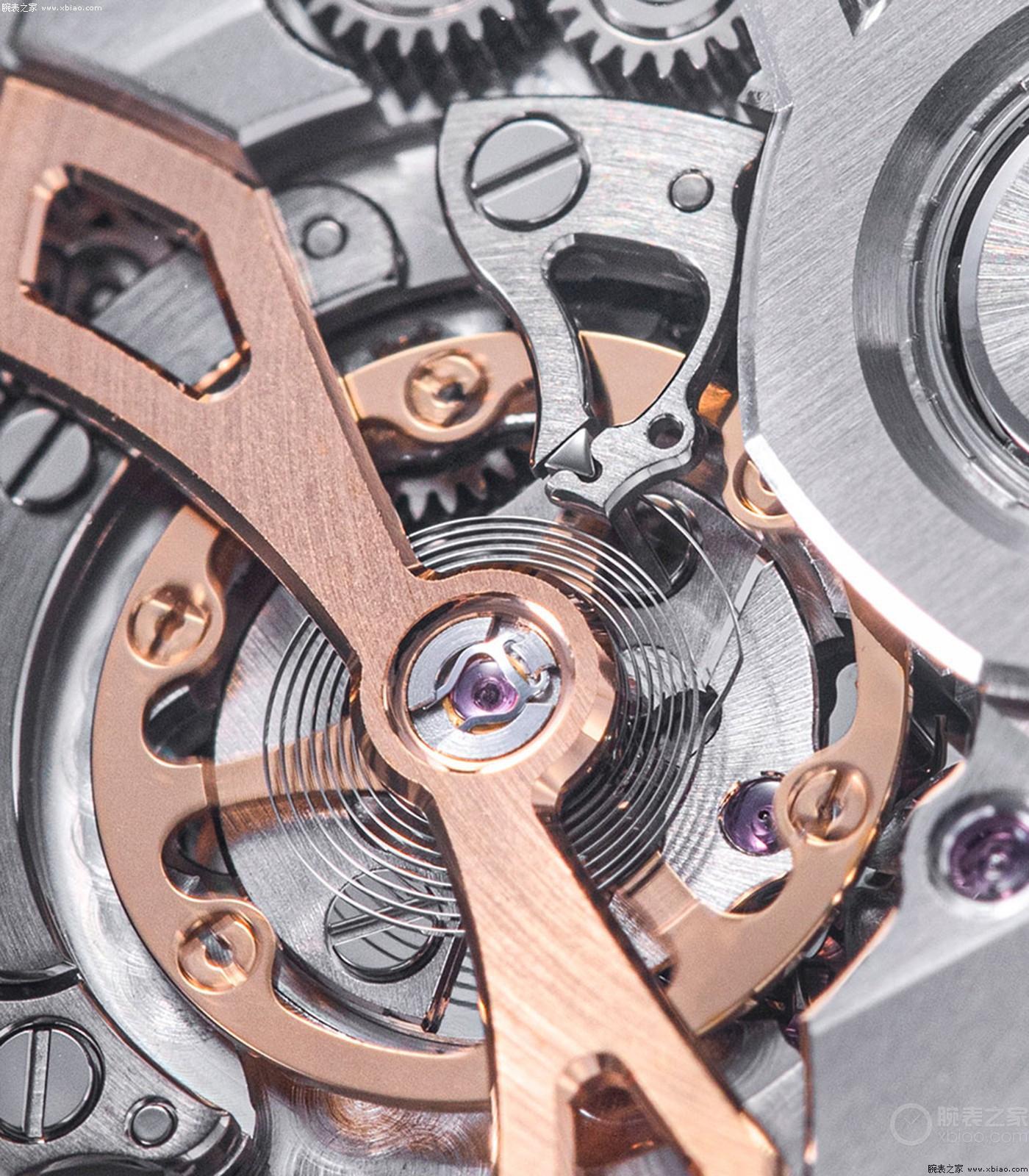

7121自动机芯新型摆轮以及独立游丝外桩夹板。

6、7121机芯增加日历快调。之前积家920机芯没有日历快调，是因为920机芯为了超薄已经没有空间安装日历快调了。新一代7121将有限的超薄空间最大化利用，将日历快调直接植入在机芯主夹板当中，和主夹板融为一体，而不是像一般机芯那样日历是单独的模块。7121机芯实现了日历快调和瞬跳（日历使用凸轮和弹性棘爪的组合实现日历在夜里12点瞬跳），并且可以在任意时间调节日历，没有调节禁区时间。

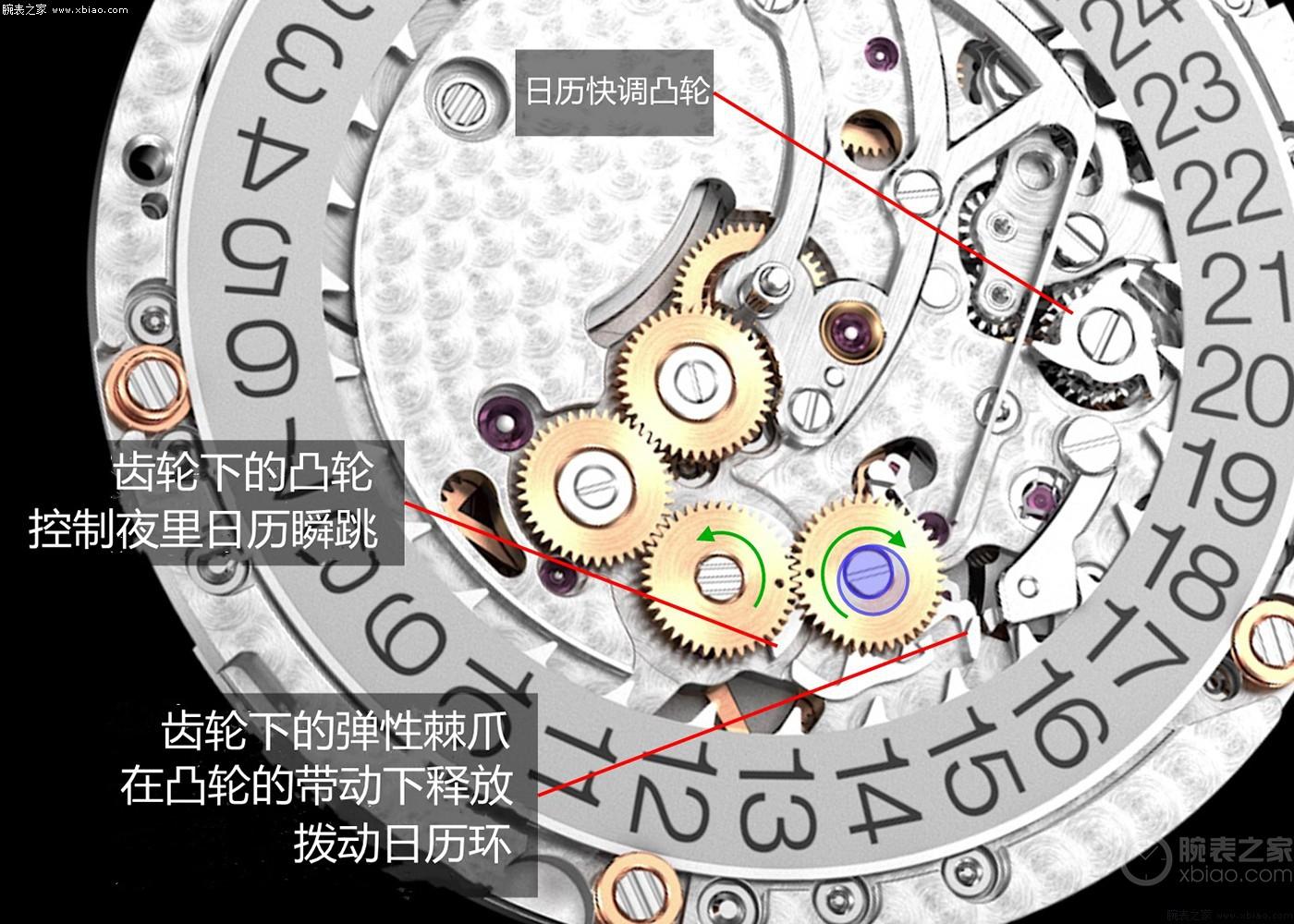

7121自动机芯日历及日历快调轮系。

可见，爱彼皇家橡树16202使用的新一代7121自动机芯，相比已经使用了50年的积家920机芯（爱彼编号为2121机芯），从设计到技术指标，都获得了巨大提升。

7121自动机芯细节。

加上7121机芯看得见的地方、看不见的地方，都进行了打磨。18K金发条盒夹板、18K金摆轮夹板遥相呼应，超薄、技术、打磨三者兼顾，是积家920机芯的合格继承者。（图/文 腕表之家 炎弹平）
